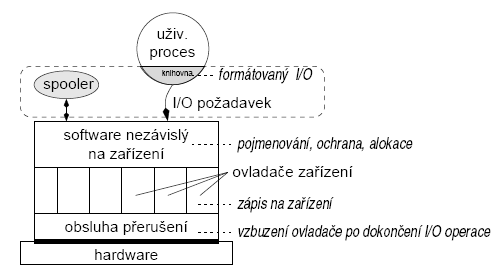

Principy I/O software:

1. obsluha přerušení (nejnižší úroveň v OS)
2. ovladač zařízení
3. SW vrstva OS nezávislá na zařízení
4. uživatelský I/O SW

Obsah 1 Obsluha přerušení 2 Ovladače zařízení 3 SW vrstva OS nezávislá na zařízení 4 I/O SW v uživatelském režimu 5 Funkce ovladače zařízení 6 RAID 0 7 RAID 1 mirroring 8 RAID 5 9 RAID 6 10 RAID 10 11 Hot spare

[editovat] Obsluha přerušení

• Řadič vyvolá přerušení ve chvíli dokončení I/O požadavku
• Ovladač zadá I/O požadavek, usne, po příchodu přerušení ho obsluha vzbudí
• Obsluha přerušení je časově kritická, musí být co nejkratší

[editovat] Ovladače zařízení

• Ovladače obsahují veškerý kód závislý na I/O zařízení, jediný zná HW podrobnosti
• Ovladači předán příkaz vyšší vrstvou; pokud ještě obsluhuje předchozí požadavek, zařadí nový požadavek do fronty; zadá příkazy řadiči; zablokuje se do vykonání požadavku; po dokončení zkontroluje, zda nenastala chyba; předá výsledek vyšší vrstvě; spustí další požadavek

[editovat] SW vrstva OS nezávislá na zařízení

• Poskytuje I/O funkce společně pro všechna zařízení daného druhu
• Definuje rozhraní s ovladači
• Poskytuje jednotné rozhraní uživatelskému SW

[editovat] I/O SW v uživatelském režimu

• Programátor používá v programech I/O funkce nebo příkazy jazyka
• Spooling = způsob obsluhy vyhrazených I/O v multiprogramovém systému (požadavky se zařadí do fronty a počkají až na ně přijde řada)

[editovat] Funkce ovladače zařízení

• ovladači předán příkaz vyšší vrstvou
• požadavek zařazen do fronty (může ještě obsluhovat předchozí)
• ovladač zadá příkazy řadiči (přijde na řadu), např. nastavení hlavy, přečtení sektoru
• zablokuje se do vykonání požadavku (neblokuje při rychlých operacích, např. zápis do registru)
• vzbuzení obsluhou přerušení (dokončení operace) - zkontroluje, zda nenastala chyba
• pokud OK, předá výsledek (status + data) vyšší vrstvě

[editovat] RAID 0

• není redundantní
• ztrata 1 disku = ztrata celeho pole
• duvod pouziti - vykon napr. strih videa

[editovat] RAID 1 mirroring

• zrcadleni na 2 disky stejnych kapacit
• totozne informace
• vypadek 1 disku - nevadi
• jednoducha implementace - casto ciste sw
• nevyhoda - vyuzijeme jen polovinu kapacity zapis - pomalejsi (2x) cteni - rychlejsi (radic - lze stridat pozadavky mezi disky)

[editovat] RAID 5

• redundantni pole s distribuovanou paritou
• minimialne 3 disky
• rezie: 1 disk z pole n disku, pr. 5 disku 100GB, 400GB pro data
• vypadek 1 disku nevadi cteni - vykon ok zapis - pomalejsi 1 zapis - cteni starych dat, cteni stare parity, vypocet nove parity, zapis novych dat, zapis nove parity

[editovat] RAID 6

• RAID 5 + navic dalsi paritni disk
• odolne proti vypadku dvou disku
• rekonstrukce pole pri vypadku - trva dlouho po dobu rekonstrukce neni pole chraneno proti vypadku dalsiho disku, narocna cinnost - muze se objevit dalsi chyba, radic disk odpoji a ...

[editovat] RAID 10

• kombinace RAID 0 (stripe) a RAID 1 (zrcadlo)
• min. pocet disku 4 rezie 100% diskove kapacity navic
• nejvyssi vykon v bezpecnych typech polich podstatne rychlejsi nez RAID 5, pri zapisu odolnost proti ztrate az 50% disku x RAID 5

[editovat] Hot spare

Disk který se aktivuje až při výpadku. Nahradí poškozený disk a pole je opět funkční (hot spare disk pak pouze vyměníme za nový)
